#Winbox32位+64位(routeros路由器管理软件)简介

Winbox是MikroTik路由器管理工具,支持通过IP、域名和MAC地址登录。Winbox v2仅适用于RouterOS v5及以下版本,v3则不再兼容v5以下版本。RouterOS v7需使用Winbox 3.21及以上版本连接。MAC-telnet功能允许在无IP配置或防火墙阻止时,通过MAC地址在同一广播域内登录管理。 Winbox界面直观友好,包含工具栏、菜单栏和工作区域,提供撤销/恢复操作。高级模式支持更多配置选项,如安全会话加密和自动保存会话信息。Tools菜单可检查更新、导入/导出会话文件。Neighbors功能帮助发现局域网内的MikroTik设备。 Winbox支持自定义显示列表、详细模式、拖放文件传输和实时流量监测。项目复制简化规则配置,静态绑定将动态规则固定。最新版本3.22增加了图标支持、传统模式等特性,修复了HiDPI显示器上的图形问题,并优化了用户体验。建议避免使用非官方的中文版Winbox。Winbox32位+64位(routeros路由器管理软件)

软件特色:

1、winbox可快速管理MikroTik RouterOS并使用

2、专业性强,操作便捷,适用于网络管理人员

3、拥有强强大的功能,直观方便的图形化界面;

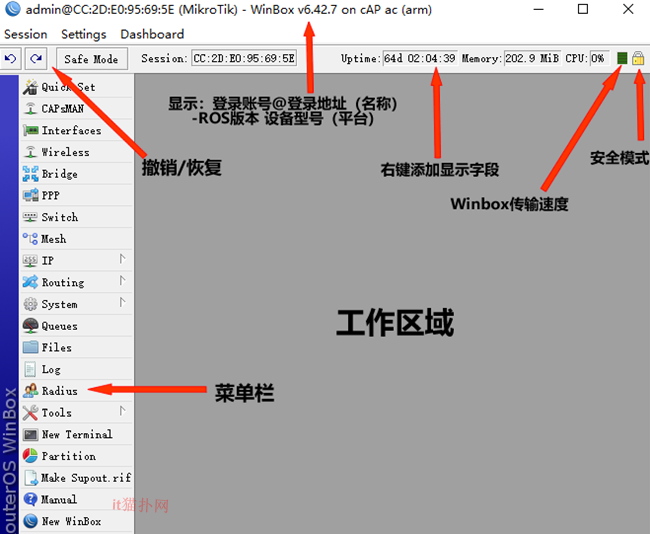

Winbox界面概述

Winbox界面设计的非常直观友好窗口,包括以下:

工具栏在顶部用户可以添加一些系统状态,如CPU、内存使用和工作时间,新的版本中加入了当前日期和时间。

菜单栏在左侧,所有功能列表菜单和子菜单,这个列表根据安装功能包不同而增减变化,例如IPv6功能包在RouterOS系统没有添加,此时IPv6菜单和他的子菜单将不会被显示在左侧栏。

工作区域,显示所有工作的窗口

Winbox32位+64位(routeros路由器管理软件)

标题栏显示路由器身份信息,显示格式如下:

[登录账号]@[路由器的IP或者MAC] ( [RouterID] ) – Winbox [RouterOS版本] on [RB型号] ([平台])

从截图上我们能看到通过MAC地址,使用账号admin登陆,路由器的身份ID是MikroTik,当前安装RouterOS版本是v6.42.7(非winbox版本),RouterBOARD型号cAP ac,平台是ARM

在左边工具栏有undo和redo按钮,快速撤销和恢复操作,特别管理员操作失误,可以通过撤销和恢复进行还原。

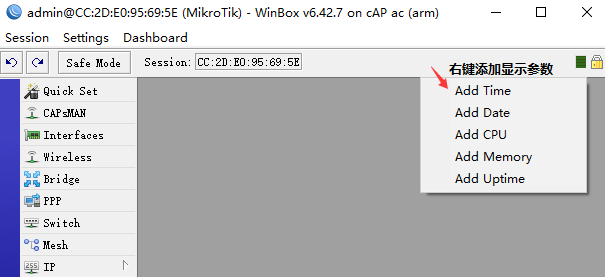

右键显示时间、日期、CPU使用率、内存使用情况和已工作时长信息

Winbox32位+64位(routeros路由器管理软件)

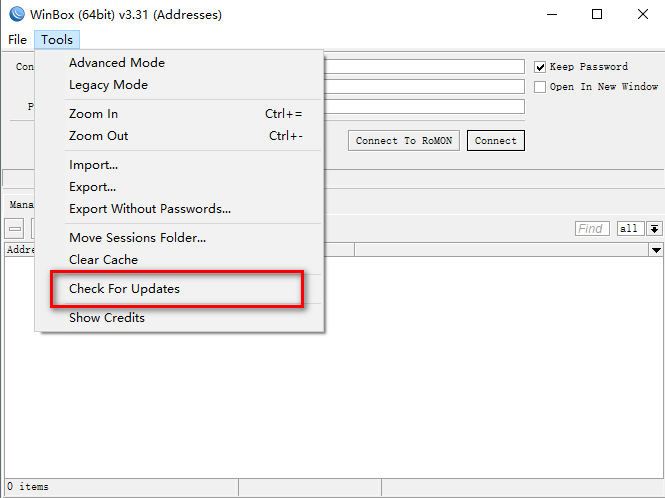

打开Tools菜单,可以找到Check For Updates选项,可以通过连接MikroTik服务器,检查版本更新情况:

Winbox32位+64位(routeros路由器管理软件)

Advanced Mode 勾选框是高级模式和简要模式的界面切换,下面截图是高级模式界面:

Winbox32位+64位(routeros路由器管理软件)

菜单说明:

— 按钮/复选框

Connect– 连接路由器按钮

Connect To RoMON– 连接 RoMON代理(RoMON 标准是”Router Management Overlay Network”,即路由器管理覆盖网络,RoMON 是通过建立独立的MAC层对等网络探测和转发。

Add/set– 保存/编辑管理列表中的路由器条目

Open In New Window– 当连接按钮点击后,新建个winbox设备管理窗口

— 填写字段

Connect To:– 目标路由期的MAC或IP地址

Login– 登录账号名称

Password– 登录密码

Keep Password–是否保存当前登录账号的密码到设备管理列表中,在没有改变登录设备下winbox保留当前登录密码。

高级模式菜单说明:

— 按钮/复选框

Browse– 为保存会话路径浏览文件夹目录

Keep Password-是否保存当前登录账号的密码到设备管理列表中

Secure mode– 如果选择,winbox将使用DH-1984 的密钥交换和RC4-drop3072加密建立安全会话

Autosave session– 当连接建立后,自动为设备保存会话信息

— 填写字段:

Session– 保存路由器会话路径;

Note– 路由器保存到列表的备注信息;

Group– 定义路由器保存到列表的分组名;

RoMON Agent– 从获得的设备列表中选择RoMON代理

— File菜单

New– 指定创建一个新的路由器管理列表保存路径

Open– 选择打开路由器管理列表文件

Save As– 保存当前路由器管理列表到指定目录

Exit– 退出winbox

— Tools菜单

Advanced Mode– 打开或关闭高级模式

Import– 导入保存的会话文件

Export– 导出保存的会话文件

Move Session Folder– 修改会话文件存储路径

Clear cache– 清除winbox缓存

Check For Updates– 检查winbox版本更新

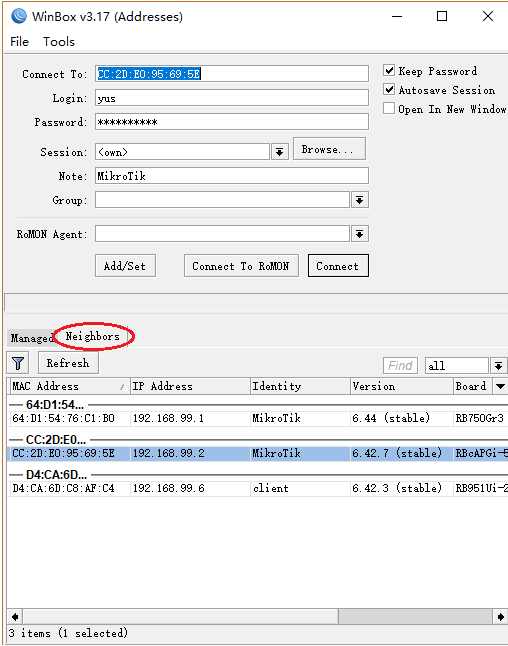

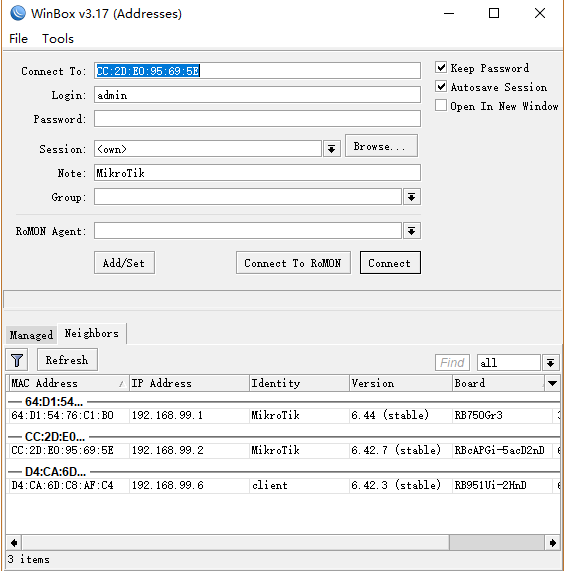

在winbox v3版本通过Neighbors邻居发现列表查找设备,当点击开Neighbors列表后,会自动搜索当前局域网内的MikroTik设备,如下图:

Winbox32位+64位(routeros路由器管理软件)

菜单栏

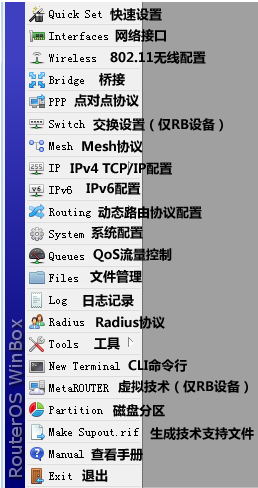

在进入Winbox后,左侧为管理菜单栏,包含了主要的功能菜单:

Winbox32位+64位(routeros路由器管理软件)

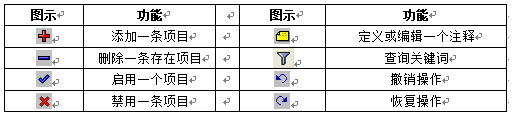

进入每个功能菜单后,在子窗口有自己的工具栏,大多窗口都有相同的工具栏按钮:

Winbox32位+64位(routeros路由器管理软件)

快速查询

几乎所有的窗口有快速查询字段输入框,在子窗口的右侧顶部,任何文本字段输入后在当前窗口下查询相关的信息,如下面的截图输入“redirect”查询的结果

Winbox32位+64位(routeros路由器管理软件)

上面是在nat中的快速查询框,注意的右侧由于个下拉列表,这个是可以调出配置的路由表,例如: dstnat被选中,这时仅dstnat的列表中查询

Winbox32位+64位(routeros路由器管理软件)

类似的下拉列表在firewall filter和ip route中也有

过滤筛选

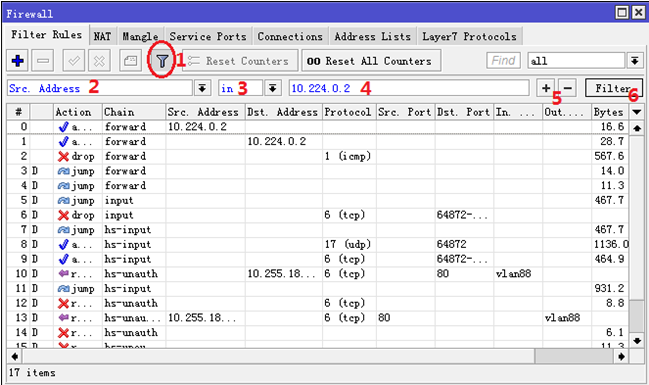

大部分窗口都有Filter按钮。当点击这个按钮,会显示出多个过滤查询选项,如下显示

Winbox32位+64位(routeros路由器管理软件)

上图在firewall filter中查找src.address为10.224.0.2的规则

按Filter按钮

从第一下拉列表选择Src.Address

通过下列框选择 in格式,in 的意思是将过滤是否目标地址值在指定的网络范围内。

输入我们要比较的网络参数(在我们这个事例里,输入10.224.0.2)

这个按钮是添加或者删除其他的过滤

按 Filter按钮应用我们的过滤设置

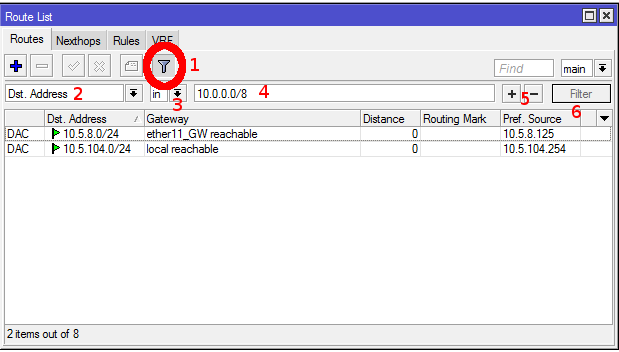

下面是IP Route路由表中过滤目标地址,包含在10.0.0.0/8段的路由规则

Winbox32位+64位(routeros路由器管理软件)

自定义显示列表

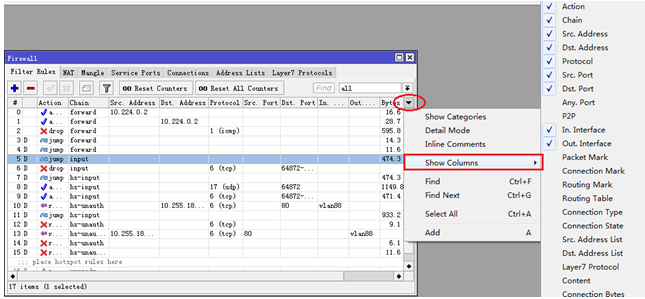

默认的winbox显示大多的使用参数,然而有时需要查看其他参数,例如Queue Simple里tx和rx速率,Firewall Filter或nat信息等,Winbox允许自定义显示每个窗口的信息。例如显示Queue Simple里的tx和rx速率

Winbox32位+64位(routeros路由器管理软件)

详细模式

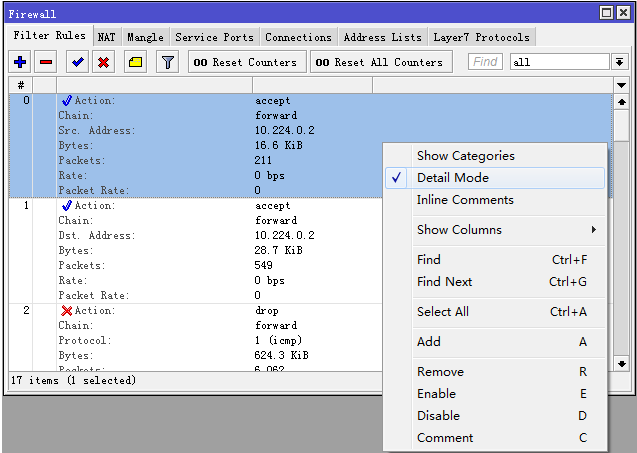

在winbox中可以启用详细模式,在这个模式下所有的参数都被显示在窗口的栏目中,启用详细模式右键鼠标,点击列表项目中的Detail mode

Winbox32位+64位(routeros路由器管理软件)

拖&放

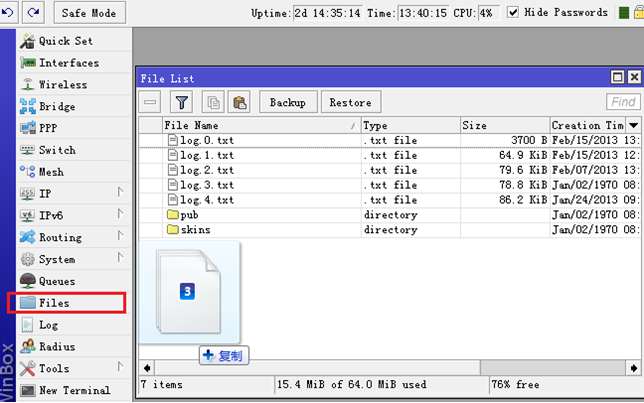

Winbox可以上传和下载文件,我们可以使用winbox拖&放功能实现,我们可以从windows计算机上将文件拖&放到File列表下,在5.0后可以随意拖放到winbox中的任意位置,即可上传文件。也可以从file列表下拖出文件。

Winbox32位+64位(routeros路由器管理软件)

流量监测

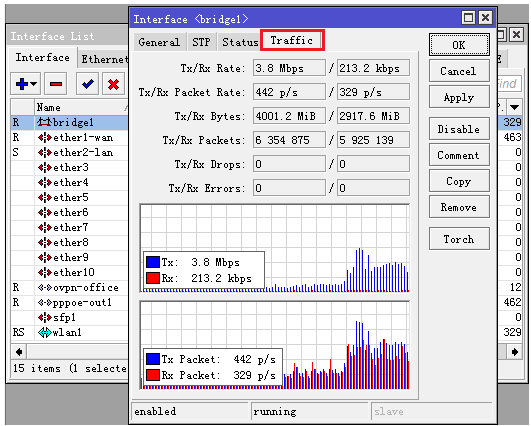

Winbox 在各种接口、防火墙规则和流控规则的窗口选项中,都有一个Traffic菜单,提供实时流量的查看和统计,实时流量仅在打开时可以看到,窗口关闭后不再记录。

Winbox32位+64位(routeros路由器管理软件)

项目复制与静态绑定

项目复制

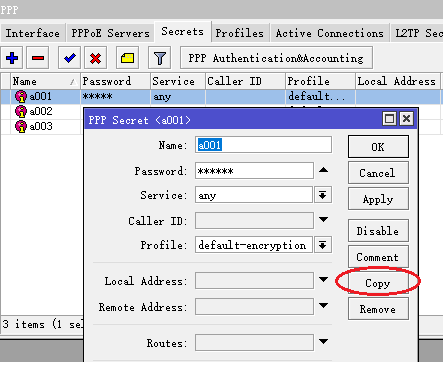

简化了同类型规则的配置操作,可以将同类型的规则复制一份,稍作修改即可使用,例如我们在创建PPP下,创建账号时,可以从其他账号复制后,修改账号和密码就可以使用。我们打开a001的账号,选择copy,会弹出新的窗口。

Winbox32位+64位(routeros路由器管理软件)

静态绑定

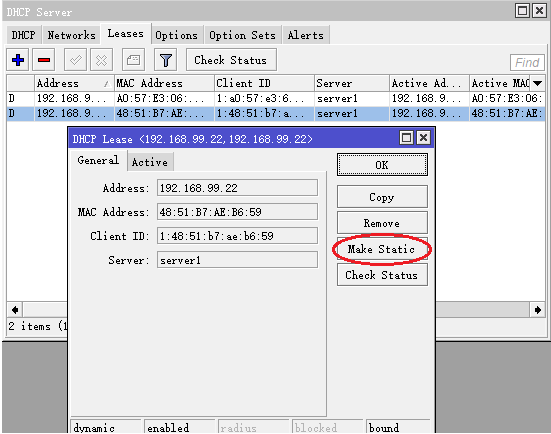

静态绑定是将动态规则变为静态,如在DHCP Leases和IP ARP下点击一个条目,在右侧按钮会有Make Static选项,如下面是DHCP Server的Leases租约配置,我们可以把一个主机获取的IP地址做静态绑定。

Winbox32位+64位(routeros路由器管理软件)

更新说明

3.22新增功能:

添加了24x24和32x32图标支持(需要RouterOS v6.47);

添加了传统模式(默认情况下禁用),以允许使用比v6.43更低的较旧,安全性较低的RouterOS连接;

在项目属性窗口中添加了滚动条支持;

增加了对超低DPI-72的支持,可通过Zoom Out进行访问;

修复了HiDPI显示器上的日志窗口图形;

固定了关闭窗口后“放大/缩小”设置的持久性;

默认表格行高为15px;

对大的弹出消息使用等宽字体;
