MDI Jade是一款专为X射线衍射数据分析设计的软件，能够直观展示分析结果。其主要功能包括：1) 物相检索：通过建立PDF文件索引，提供强大的物相检索界面；2) 图谱拟合：支持单峰或全谱拟合，进行结构精修、晶粒大小、微观应变和残余应力计算；3) 结构精修：精确计算点阵参数，支持逐相精修；4) 残余应力计算和物相定量（作为附加功能）；5) 晶粒大小和微观应strain计算。导入PDF卡片库时，需先下载并解压PDF-2004版文件，通过Jade9.0的PDF/Setup命令设置索引路径，选择“Select All”以建立索引。File菜单提供读入数据文件、保存图谱等功能，Edit菜单中的Preferences命令可设置显示、仪器参数等。操作流程包括打开软件、读入文件、设置扩展名及数据开始点，并进行物相分析。

导入PDF卡片库方法

1、先下载PDF-2004版，解压到硬盘的某个文件夹中。

2、在Jade9.0中，选择菜单PDF/Setup命令，见到如下的一个窗口：Jade9.0导入PDF卡片库示意图

3、输入刚解压开的2004版卡片库中PDF2.DAT文件所在位置，不要使用Find命令让系统去搜索，可以使用BROWSE命令自己去查找。

4、选择需要建立索引的PDF2子库，选择：“Select All”，因为JADE建立的只是索引，而不是完全复制，所以即使你选择了全部，也多占不了多少硬盘空间。

5、开始建立索引，建立索引需要大约10分钟的时间就好了。

功能操作

File菜单
在这一菜单中，主要命令包括读入数据文件的两种方式Patterns和 Thumbnail。

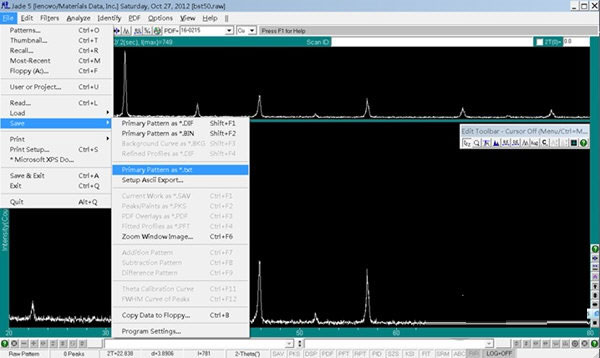

另一个特别有用的命令是Save。这个命令具有下级菜单，其中主要的是：
Save-Primary Pattern as *.txt：将当前窗口中显示的图谱数据以文本格式（*.txt）保存，以方便用其它作图软件如Origin作图和作其它处理。
注意
（1）该命令保存的是窗口中显示的图谱，如果窗口中显示的是某一个图谱的一部分，那么，保存的只有那么一部分。保存前注意设置显示为Full Range（View-Zoom Window菜单）。
（2）如果保存前作过平滑处理（smooth），则保存的数据为平滑后的数据而非原始数据。

Edit菜单

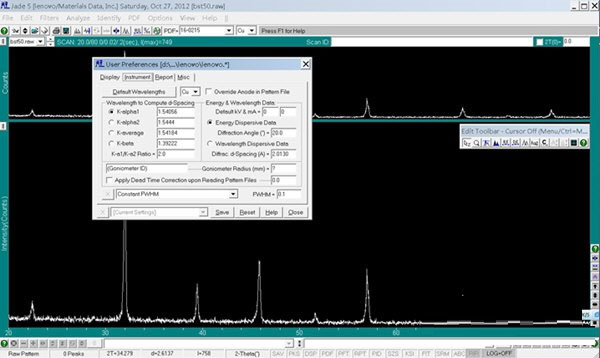

Preferences命令：在这里可以设置显示、仪器、报告和个性化的参数。
这里特别要提一下的是关于仪器半高宽曲线的设置，在计算晶粒尺寸和微观应变时都要用到这一个参数，即仪器固有的半高宽。Jade 的做法是测量一个无应变和晶粒细化的标准样品，绘出它的半高宽- 衍射角曲线，保存下来，以后在计算晶粒尺寸时，软件自动扣除仪器宽度。关于半高宽曲线的作法，在“仪器半高宽补正曲线”一节作详细介绍。

jade6.5操作流程

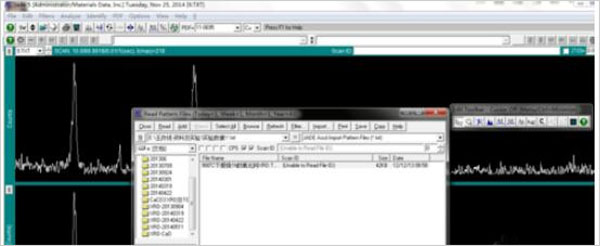

1、打开MDI Jade，进入主窗口，选择菜单File，打开读入文件的对话框

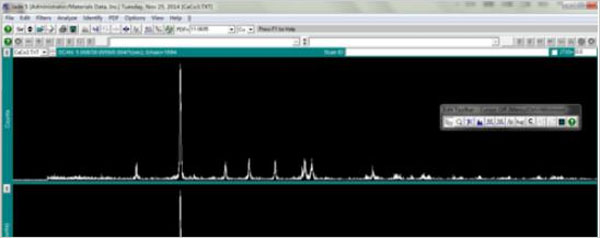

2、双击文件，读入主窗口。

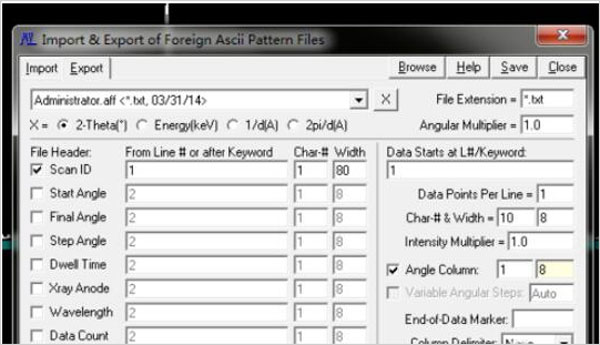

3、有可能文件不被读取，显示如图，这时就要进行简单设置了，点击File，选择Save，再选择Setup Ascii export，进行文件扩展名设置和数据开始点设置，设置参考如图所示

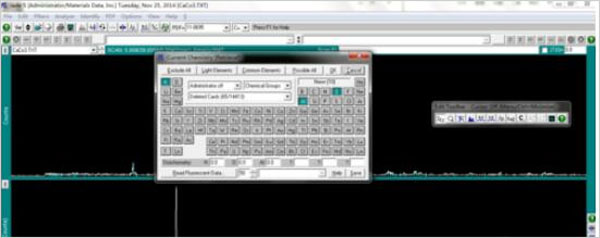

4、进行物相分析。在此之前需要建立PDF卡片索引，然后给出检索条件，从列表中检索出一定存在的物相。一般情况下进行条件检索，输入物质一定所含的各种元素，然后与峰值进行匹配。
