串口驱动CH340，PL2303，CDM21224，CP2102汇总

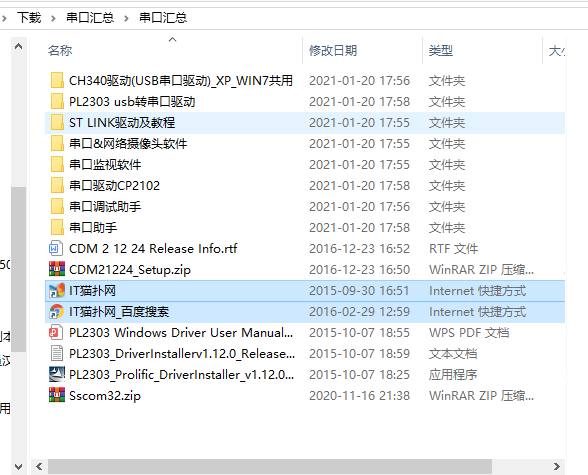

本资源为串口驱动与调试工具的全面汇总集合，专为开发者和硬件爱好者设计。包含主流串口芯片驱动程序如CH340、PL2303、CDM21224、CP2102等，同时附带多款功能强大的串口助手软件及STLINK安装使用教程。无论是USB转串口设备的驱动安装，还是日常串口数据调试，本合集都能满足需求。 资源亮点包括： - **CH340驱动**：兼容XP与Win7系统的通用USB串口驱动。 - **PL2303驱动**：支持多种操作系统，广泛应用于USB转串口场景。 - **CDM21224驱动**：适用于特定型号的USB接口设备。 - **CP2102驱动**：高效稳定的串口通信解决方案。 - **STLINK驱动**：提供详细安装指南与使用教程，助力开发调试工作。 此外，合集中还整合了多款实用的串口助手工具，方便用户进行数据收发与协议测试。无需单独搜索下载，一个合集即可搞定所有需求，极大提升工作效率。无论您是初学者还是资深工程师，这都是一份不可多得的必备资源！

相关说明

串口、COM口、UART口, TTL、RS-232、RS-485区别详解

1、串口、COM口是指的物理接口形式(硬件)。而TTL、RS-232、RS-485是指的电平标准(电信号)。

2、接设备的时候，一般只接GND RX TX。不会接Vcc或者+3.3v的电源线，避免与目标设备上的供电冲突。

3、PL2303、CP2102芯片是USB 转 TTL串口 的芯片，用USB来扩展串口(TTL电平)。

4、MAX232芯片是TTL电平与RS232电平的专用双向转换芯片，可以TTL转RS-232，也可以RS-232转TTL。

5、TTL标准是低电平为0，高电平为1（+5V电平）。RS-232标准是正电平为0，负电平为1（±15V电平）。

6、RS-485与RS-232类似，但是采用差分信号负逻辑。这里略过不讲。

串口、COM口、UART口：

COM口即串行通讯端口，简称串口。这里区别于USB的“通用串行总线”和硬盘的“SATA”。

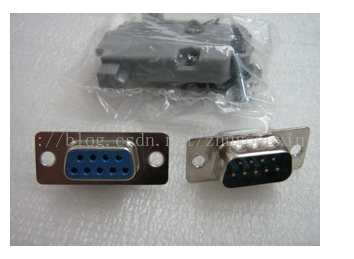

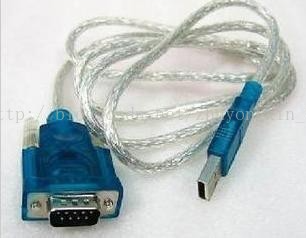

一般我们见到的是两种物理标准。D型9针插头，和 4针杜邦头两种。

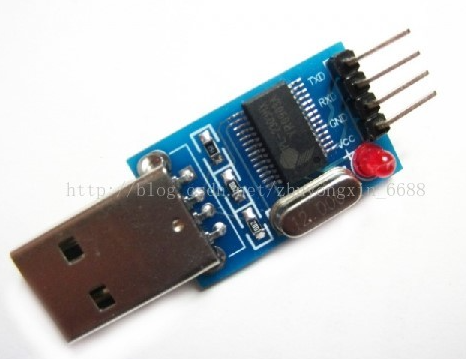

这是常见的4针串口，在电路板上常见，经常上边还带有杜邦插针。还有时候有第五根针，3.3V电源端。

由于是预留在电路板上的，协议可以有很多种，要看具体设备。

UART有4个pin（VCC, GND, RX, TX）, 用的TTL电平,  低电平为0(0V)，高电平为1（3.3V或以上）。

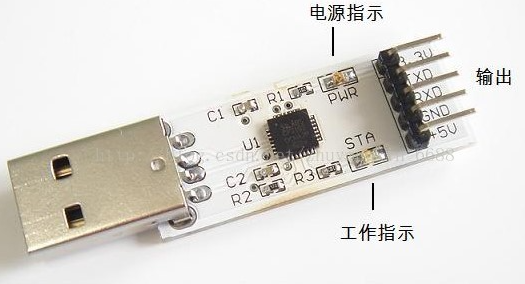

这是另一种，CP2102芯片的，也是USB转TTL串口。据说比PL2303的好，实际使用中没感觉出来。这个小板就多了+3.3V电源端，以适应不同的目标电路。

Uart接口的详细解释

简单来说，区别在于UART是一种接口，而RS232/RS485是一种总线。UART这个接口，后面可以接TTL电平，这就是我们俗称的普通的串口。而UART如果接了RS232/RS485的转换芯片，那么后面的总线上就是按照RS232/RS485规则来传输数据。RS232/RS485总线的具体规则我们后续再讨论，本篇主要详解TTL下的情况。UART接TTL电平时，+5V等价于逻辑“1”，0V等价于逻辑“0”。

如下例子主要说明一下UART接TTL电平这种方式是怎么传输二进制数据的。这是我在项目中的一个例子，用STM32F429的Uart4口采集TOF模块测量得到的距离信息。

UART的Rx连接测距模块TOF的Tx。TOF向UART发送了0x32 0x33 0x6d 0x6d 0x0a 五个字节，对应的ASCII码是23mm，表示测到的距离。
